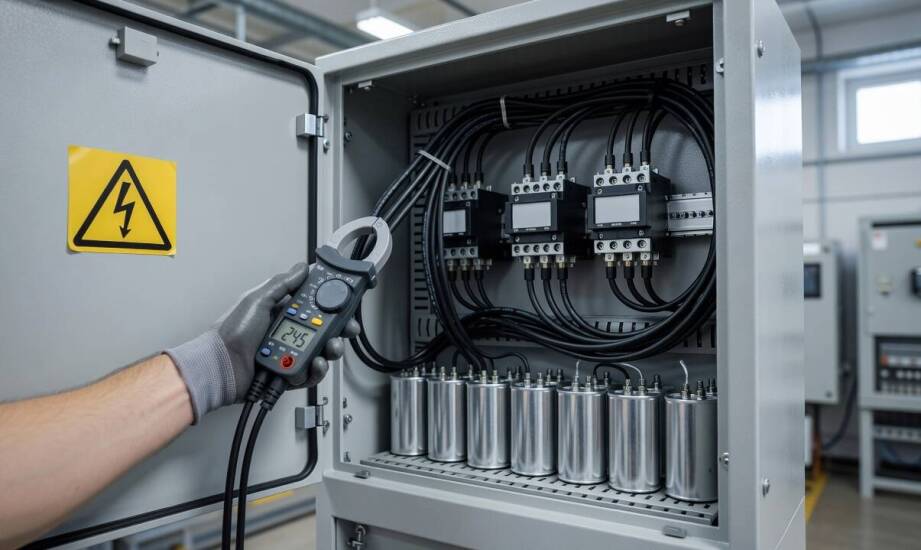

Kiedy bateria kondensatorów przestaje wystarczać w instalacji z falownikami i napędami

W instalacjach elektrycznych zasilających nowoczesne parki maszynowe rosnąca moc bierna indukcyjna stanowi ukryte obciążenie całego systemu energetycznego. Z pozoru układ rozdzielczy działa stabilnie, a procesy technologiczne przebiegają bez widocznych zakłóceń. Rachunki za energię wykazują jednak powtarzające się przekroczenia, a infrastruktura transformatorowa i kablowa nadmiernie nagrzewa się z powodu przepływu prądów biernych. Z czasem standardowe rozwiązania kompensacyjne przestają wystarczać, zwłaszcza gdy do gry wchodzą nowoczesne układy napędowe oparte na energoelektronice. W takich sytuacjach inżynierowie i instalatorzy muszą dokładnie zweryfikować, dlaczego dotychczasowe metody optymalizacji sieci tracą swoją skuteczność.

Wpływ falowników i napędów na kompensację mocy biernej

Prawidłowo dobrana bateria kondensatorów dostarcza moc bierną pojemnościową w miejscu jej bezpośredniego zapotrzebowania. Proces ten skutecznie odciąża sieć przesyłową przedsiębiorstwa i kompensuje moc bierną indukcyjną pobieraną przez klasyczne silniki asynchroniczne, dławiki czy transformatory. Wymierny efekt finansowy pojawia się w zasadzie natychmiast, gdy współczynnik mocy cos φ spada poniżej granicznej wartości 0,95–0,97, za co operatorzy systemu pobierają dodatkowe opłaty. W wielu zmodernizowanych zakładach przemysłowych redukcja rachunków za energię bierną sięga około 90 procent w pierwszym cyklu rozliczeniowym po uruchomieniu kompensacji.

Zmiana profilu poboru prądu przez odbiorniki nieliniowe

Sytuacja komplikuje się w momencie masowego wdrożenia odbiorników nieliniowych na halach produkcyjnych. Urządzenia takie jak zaawansowane falowniki, napędy o zmiennej częstotliwości (VFD), wielkogabarytowe zasilacze UPS oraz przemysłowe oświetlenie LED drastycznie zmieniają dotychczasową charakterystykę obciążenia. Sprzęt wyposażony w mostki prostownicze pobiera prąd z sieci w sposób impulsowy, co odkształca idealną sinusoidę. Takie działanie generuje wyższe harmoniczne prądu, które rozchodzą się po całej instalacji i wprowadzają niepożądane zakłócenia. W tych trudnych warunkach klasyczna bateria bez dławików staje się niewystarczająca i bardzo podatna na szybkie uszkodzenia.

Analiza parametrów sieci i dobór elementów układu

Przed zaplanowaniem rozbudowy rozdzielnicy niezbędne jest przeprowadzenie wielodobowych pomiarów za pomocą zaawansowanego analizatora jakości energii. Urządzenie to rejestruje rzeczywisty profil obciążenia obiektu, dynamikę zmian w czasie oraz całkowite zniekształcenie harmoniczne prądu (THDi). Precyzyjna diagnostyka pozwala uniknąć groźnego zjawiska przekompensowania, które pojawia się przy nagłych spadkach obciążenia linii produkcyjnych lub w dni wolne od pracy. Stały pomiar realizowany przekładnikiem prądowym dostarcza bieżące dane, na podstawie których system decyduje o fizycznym załączeniu odpowiedniego stopnia pojemności.

Tłumienie wyższych harmonicznych i zjawisko rezonansu

Obecność zakłóceń wymusza na projektantach zastosowanie specjalnych zabezpieczeń. Zniekształcenia przekraczające próg 5–8% THDi wymagają montażu dławików odstrajających o współczynniku p=7% lub 14%. Zignorowanie tego technicznego wymogu naraża układ na błyskawiczne przegrzewanie, spadek znamionowej pojemności i przedwczesną awarię wywołaną rezonansem z piątą oraz siódmą harmoniczną. Dławiki detuningowe połączone szeregowo z sekcją pojemnościową przesuwają częstotliwość rezonansową całego obwodu w dół, z dala od spektrum najsilniejszych zniekształceń. Standardowy moduł dławiony filtrem 7-procentowym przesuwa ten punkt do bezpiecznego poziomu 189 Hz, chroniąc sprzęt przed usterkami.

Komponenty wykonawcze w szafie sterowniczej

Niezawodny system kompensacji opiera się na starannym dobraniu kilku modułów wykonawczych. Podstawę budowy stanowią nowoczesne Kondensatory energetyczne, dedykowane styczniki oraz mikroprocesorowy regulator. Aparatura łączeniowa musi być bezwzględnie przystosowana do pracy z wysokimi prądami rozruchowymi. Wykorzystuje się w tym celu specjalistyczne styczniki kategorii AC-6b, wyposażone w rezystory wstępnego ładowania. Skutecznie ograniczają one niszczący udar prądowy w ułamku sekundy podczas załączania stopnia. Jako dystrybutor zaopatrujący instalatorów, hurtownia Elektryk dostarcza certyfikowane wyposażenie do montażu tak wymagających układów automatyki. Sercem rozdzielnicy pozostaje inteligentny regulator, który analizuje obciążenie faz i płynnie dobiera odpowiednie sekwencje załączeń, dbając o zrównoważoną pracę całej infrastruktury.

Zapewnienie odpowiedniej jakości zasilania to fundament ciągłości operacyjnej w nowoczesnym przemyśle. W prostych, niezmiennych układach obciążeniowych o znikomej emisji wyższych harmonicznych wciąż dobrze sprawdza się stały moduł bez elektronicznego nadzoru. Złożony rytm maszyn numerycznych, transporterów czy pomp napędzanych falownikami wymusza wdrożenie szybkiej automatyki stopniowania. Taki system aktywnie reaguje na wahania i stabilizuje zapotrzebowanie mocowe w czasie rzeczywistym. Wykrycie narastającego poziomu zakłóceń THDi zawsze stanowi wyraźny sygnał alarmowy, który nakazuje wstrzymanie prac do momentu wykonania pełnego audytu analizatorem sieci. Precyzyjne udokumentowanie problemów jakościowych stanowi jedyną drogę do zaprojektowania baterii odpornej na współczesne wyzwania technologiczne.
