Jak sprawdzić, czy mechanizm pochylania osprzętu da się zintegrować z koparką bez przebudowy układu

Integracja mechanizmu pochylania osprzętu z koparką zaczyna się od wnikliwego sprawdzenia, czy układ hydrauliczny maszyny udźwignie dodatkową funkcję. Montaż takiego rozwiązania wymaga bezwzględnego przygotowania dedykowanego obwodu pomocniczego dwukierunkowego. Zasilanie nowego elementu nie może w żadnym stopniu naruszać istniejących priorytetów pracy głównego ramienia oraz samej łyżki. Należy precyzyjnie ocenić bazowe rezerwy wydajnościowe sprzętu, aby uniknąć problemów z zachowaniem płynności ruchów. Zignorowanie weryfikacji pompy często prowadzi do przymusowych i niezwykle kosztownych modernizacji w późniejszym etapie eksploatacji.

Weryfikacja parametrów i stanu układu hydraulicznego

Przed fizycznym podłączeniem napędu obrotowego trzeba zmierzyć rzeczywisty przepływ oraz ciśnienie panujące w obwodzie pomocniczym nośnika. Urządzenia te w zależności od fizycznego rozmiaru wymagają zupełnie innej charakterystyki zasilania. Mniejsze modele potrzebują zaledwie od 6 do 19 l/min, natomiast ciężkie jednostki przemysłowe wymuszają obieg rzędu 47–142 l/min. Zapewnienie takich parametrów pozwala osiągnąć pełny obrót osprzętu w optymalnym czasie od 2 do 6 sekund. Ciśnienie robocze w głównym układzie zazwyczaj osiąga 207 bar w trybie ciągłym, z zachowaniem możliwości bezpiecznego, krótkotrwałego wzrostu do pułapu 240 bar.

Konstrukcja wymaga również rygorystycznego podejścia do analizy zrzutu oleju. Maksymalne ciśnienie wsteczne nie może przekraczać 40 bar, ponieważ wyższe wartości generują naprężenia trwale niszczące uszczelnienia obrotowe wewnątrz aktuatora. Rozdzielacz hydrauliczny nośnika musi posiadać wolną sekcję roboczą lub udostępniać opcję szybkiej rozbudowy bloku zaworowego. Konieczna staje się ścisła kontrola przepustowości i kalibracja zaworów przelewowych, które standardowo ustawia się w przedziale 210-238 bar. Inżynierowie z firmy Insotec podczas wstępnej diagnostyki sprzętu zawsze weryfikują zastosowane przewody pod kątem zachowania rygorystycznych klas ciśnieniowych. Zbyt mały przekrój węży zasilających generuje zauważalne straty ciśnienia, co bezpośrednio przekłada się na drastyczny spadek prędkości i siły elementu roboczego.

Zgodność mechaniczna maszyn i ryzyko błędów montażowych

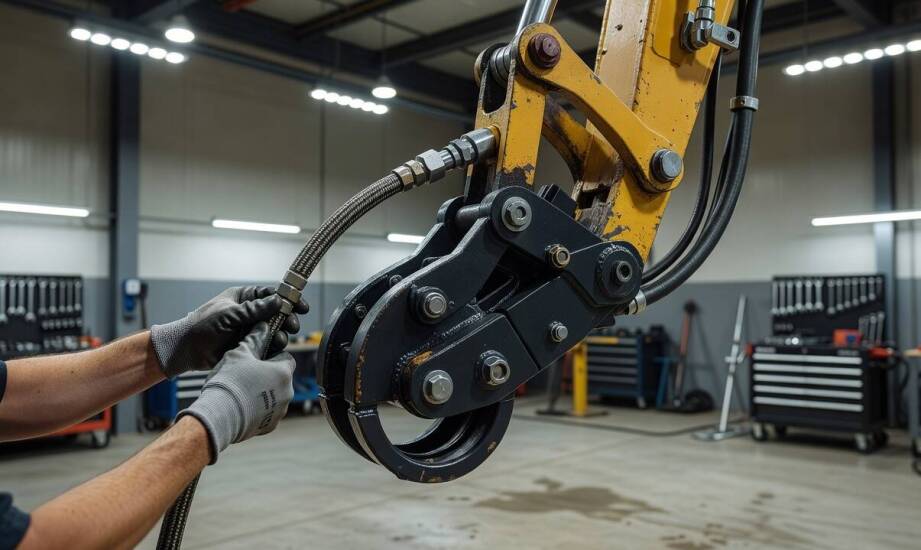

Ocena geometrii osprzętu obejmuje weryfikację rozstawu dostępnych punktów mocowania, grubości sworzni oraz całkowitej przestrzeni wolnej podczas maksymalnego wychylenia. Podzespoły takie jak PowerTilt Helac instaluje się bezpośrednio na ruchomym końcu wysięgnika koparki. Specyfika pracy wymusza zachowanie rygorystycznych luzów roboczych zapobiegających kolizjom z głównym korpusem maszyny w pozycjach skrajnych. Odpowiednie spasowanie elementów stalowych skutecznie zabezpiecza układ przed uszkodzeniami w trakcie dynamicznego pobierania trudnego gruntu.

Najczęstsze pomyłki montażystów obejmują niewłaściwy dobór grubości sworzni mocujących oraz nienaturalnie ciasne ułożenie węży. Zbyt mocno naprężone przewody bardzo szybko zaczynają ocierać o ostre krawędzie elementów konstrukcyjnych. Brak pozostawionej rezerwy wydajnościowej skutkuje przeciążeniem sekcji pompy oraz przyspieszonym wycieraniem się łożysk ślizgowych. Wykryte błędy powodują drastyczny spadek ogólnego komfortu pracy operatora, ponieważ ciężka łyżka wykonuje niestabilne i poszarpane ruchy. Równie niebezpieczne bywa omyłkowe podpięcie elastycznych linii sterujących z fizycznym odwróceniem kierunku przepływu cieczy. Skutkuje to z reguły natychmiastowym i bardzo niebezpiecznym uwolnieniem ładunku w powietrzu.

Procedura uruchomienia i testy obciążeniowe

Zakończenie głównego etapu instalacji wymaga przeprowadzenia rygorystycznej kontroli szczelności złączy przy maksymalnym obciążeniu. Pracownicy techniczni wykonują testy polowe obejmujące kilkanaście pełnych cykli wychylenia z zamontowaną i docelowo obciążoną łyżką. Uważna obserwacja nagrzewania się głównych węży stanowczo ułatwia wykrycie ewentualnego przegrzewania się oleju hydraulicznego oraz wczesną identyfikację spadków siły nośnej przy ekstremalnych pozycjach siłownika.

Pomyślne zakończenie procesu integracji zależy wprost od matematycznej zgodności parametrów roboczych maszyny z wymaganiami montowanego mechanizmu. Konieczne staje się również zadbanie o odpowiednią geometrię spawanych punktów mocowań ciężkiego osprzętu. Prawidłowa kalibracja wszystkich przepływów dławi piki ciśnieniowe, chroniąc centralny rozdzielacz przed poważnymi usterkami. Dokładne dopasowanie nominalnej wydajności zasilania ostatecznie gwarantuje długotrwałą i wysoce przewidywalną pracę ciężkiego sprzętu budowlanego.
