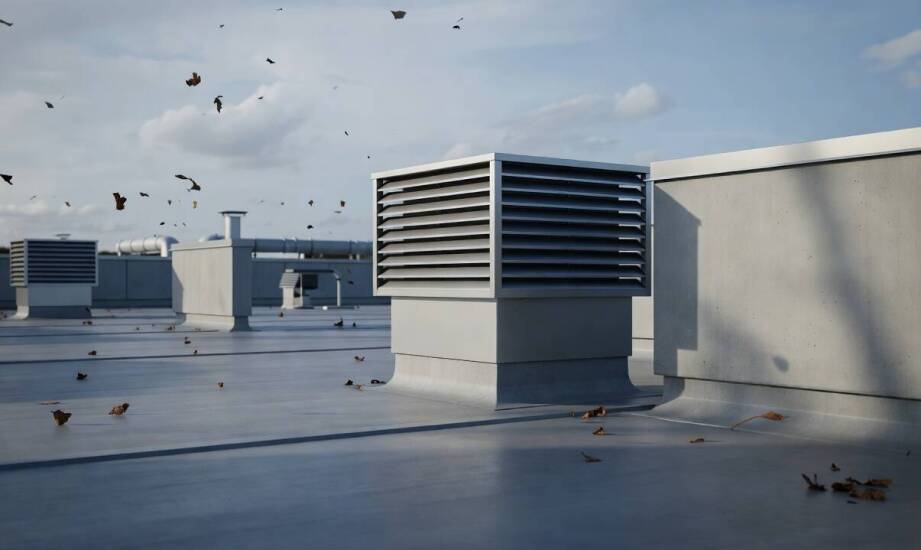

Dlaczego wentylacja grawitacyjna na hali zawodzi — błędy aerodynamiczne w konfiguracji urządzeń dachowych

W halach przemysłowych procesy produkcyjne generują ogromne zyski ciepła, z którymi zamontowany na dachu system wentylacji grawitacyjnej często nie potrafi sobie poradzić. Zjawisko ciągu termicznego opiera się na naturalnej różnicy temperatur między wnętrzem obiektu a otoczeniem zewnętrznym. Ten prosty mechanizm fizyczny doskonale sprawdza się w małych budynkach magazynowych o stosunkowo stabilnym mikroklimacie. Sytuacja ulega jednak drastycznej zmianie, gdy pod stropem gwałtownie kumulują się emisje cieplne pochodzące z dużych maszyn obróbczych, wtryskarek czy pieców przemysłowych. Naturalna wymiana powietrza zakłada swobodny przepływ lżejszych, gorących mas w kierunku strefy dachowej. W rzeczywistych warunkach eksploatacyjnych strumień ten napotyka szereg aerodynamicznych przeszkód związanych z samą bryłą budynku. W rezultacie temperatura pod dachem rośnie do wartości krytycznych, a warunki środowiskowe na stanowiskach pracy ulegają widocznemu pogorszeniu. Problem ten uwidacznia się szczególnie w miesiącach letnich, gdy gradient temperatur ulega drastycznemu spłyceniu z powodu upałów. Dobór odpowiedniej wielkości otworów wywiewnych stanowi zaledwie punkt wyjścia dla poprawnego projektu inżynieryjnego. Decydującą rolę odgrywa środowisko aerodynamiczne panujące bezpośrednio nad pokryciem dachowym, które potrafi całkowicie zaburzyć grawitacyjny ruch gazów.

Błędy lokalizacji urządzeń dachowych względem wiatru

Instalacja elementów wywiewnych w strefach nadciśnienia aerodynamicznego lub zbyt blisko attyki całkowicie blokuje naturalny wypływ zużytego powietrza z wnętrza obiektu. Wiatr uderzający w pionowe ściany hali i omijający krawędzie dachu tworzy silne zjawiska turbulencyjne. Nad bryłą budynku powstają niewidoczne obszary podwyższonego ciśnienia statycznego. Działają one niczym potężna poduszka powietrzna, która siłowo powstrzymuje wewnętrzne gazy przed wydostaniem się na zewnątrz. Płaskie połacie o dużej rozpiętości generują specyficzne warunki brzegowe, w których omijanie stref oporu staje się priorytetem. Umieszczenie wywietrzników w takich newralgicznych punktach sprawia, że system odprowadzania ciepła nie ma szans na wydajną pracę. Nagrzane masy zatrzymują się w górnych partiach nawy produkcyjnej, systematycznie podnosząc temperaturę całej konstrukcji stalowej.

Z doświadczenia firmy Balkar Technology, wykonującej obiekty przemysłowe, wynika jednoznacznie, że kluczowym detalem operacyjnym pozostaje kierunek otwierania pokryw wyciągowych. Nieprawidłowo zorientowane klapy przewietrzające zamiast uwalniać zyski ciepła, błyskawicznie wtłaczają zimne masy z powrotem na halę. Elementy wentylacyjne zamontowane na dachu muszą ściśle uwzględniać dominującą różę wiatrów dla konkretnej lokalizacji inwestycji. Gdy silny podmuch trafia bezpośrednio w wewnętrzną powierzchnię uniesionego skrzydła, powietrze z zewnątrz wciska się do środka zakładu z ogromną siłą. Zjawisko to odwraca założony wektor przepływu termicznego. Poprawna aerodynamika dachu wymaga precyzyjnego pozycjonowania urządzeń już na wczesnym etapie montażu nośnego, aby wykluczyć ryzyko powstawania niszczących zawirowań.

Otwory kompensacyjne a zakłócenia ciągu termicznego

Skuteczne i płynne odprowadzanie nadmiaru ciepła z budynku wymaga zachowania rygorystycznego bilansu między powietrzem usuwanym a nawiewanym. Brak odpowiednio zwymiarowanych otworów kompensacyjnych w dolnych partiach ścian fizycznie uniemożliwia wytworzenie prawidłowego ciągu kominowego niezbędnego do wyrzutu. Szczelnie zamknięta bryła nowoczesnej hali zachowuje się w takiej sytuacji jak uszczelniony zbiornik próżniowy. Bez swobodnego napływu chłodnych mas z poziomu posadzki lub dolnych partii elewacji różnica ciśnień nie osiąga minimalnej wartości roboczej. Wypór termiczny drastycznie słabnie, a proces wentylacji grawitacyjnej ulega całkowitemu zatrzymaniu. Polska norma dotycząca systemów oddymiania i przewietrzania obiektów wskazuje tutaj bardzo konkretne proporcje inżynieryjne. Według technicznych wytycznych powierzchnia otworów kompensacyjnych powinna być o 30 procent większa od łącznej powierzchni urządzeń wywiewnych. W praktyce oznacza to konieczność montażu wielkogabarytowych żaluzji nawiewnych, otwierających się synchronicznie z instalacją dachową.

Poważnym zagrożeniem dla cyrkulacji są błędy popełniane podczas jednoczesnego sterowania wentylacją mechaniczną i naturalną w jednym obiekcie. Nieskoordynowana praca obu tych niezależnych układów wywołuje szkodliwe zawirowania i nieprzewidywalne zaburzenia strumieni nad stanowiskami pracy. Przemysłowe wentylatory kanałowe o wysokiej wydajności wytwarzają wokół siebie strefy agresywnego ssania. Taka dynamika brutalnie rozbija delikatny, wznoszący strumień grawitacyjny zmierzający w stronę  świetlików dachowych hal przemysłowych pasywnych. Mechaniczne wyciągi potrafią wręcz zasysać chłodne powietrze poprzez otwarte wyrzutnie dachowe. W efekcie modelowy przepływ ulega degradacji, a gorące, zanieczyszczone pyłami powietrze opada z powrotem do strefy przebywania załogi.

Osiągnięcie ustalonej projektowo wydajności wentylacyjnej w obiekcie wielkopowierzchniowym wymaga bezwzględnego dopasowania lokalizacji urządzeń do docelowej geometrii dachu. Sama fizyczna obecność wywietrzników nie rozwiązuje trudności wywołanych przez ekstremalne zyski ciepła z parku maszynowego. Obliczenie specyfiki lokalnych zjawisk pogodowych, zachowanie bezpiecznego dystansu od wysokiej attyki oraz precyzyjne rozmieszczenie dolnych bram napływowych pozwala trwale ustabilizować termikę wewnątrz zakładu produkcyjnego. Świadome spojrzenie na aerodynamikę całej bryły budynku zapewnia bezpieczne środowisko pracy nawet przy bardzo wymagających cyklach przemysłowych.
